TDQX-A型轻型屏蔽室 |
|
|
关键字 |
| |
轻型屏蔽室 屏蔽室 屏蔽 核磁共振室 组装屏蔽室 焊接屏蔽室 拓达科技 |
|
产品介绍 |
| |
1.结构组成及用途：
为适应某些老式建筑物承重能力不足的情况，也为了减少施工人员的体力消耗，同时降低施工难度，我公司研发了此轻型屏蔽室。
我公司生产轻型钢板焊接式电磁屏蔽室由轻型屏蔽壳体、轻型屏蔽门、滤波及隔离装置、接地装置、通风波导、室内配电系统、轻型复合地板、轻型吸声板装修系统组成。适用于重要部门的信息保密，屏蔽门采用双门互锁机构、可实现了屏蔽室的不间断工作。
|
|
2.频率范围及屏蔽效能
钢板焊接式屏蔽室适用频率范围： 14KHz～10GHz
屏蔽效能：
|
|
磁场：14KHz≥95dB
100KHz≥110dB
电场：200KHz–50MHz≥120dB
平面波：50MHz–1GHz≥120dB
微波：1GHz–10GHz≥110dB～100dB |
|
|
3.系统特点
本屏蔽室屏蔽壳体系统采用轻型化模块设计，由工厂事先加工尺寸一致性好，方便现场安装，可极大的减少现场安装时间，壳体采用焊接式结构杜绝组装式屏效降低问题，装修后单位重量小于140kg。
数字化轻型屏蔽门系统采用三簧闸刀式结构，屏蔽效能高，簧片具有弹性高、免维护粘贴均匀、抗疲劳性强和导电性能好的优点，刀口为镀铜合金复合材料，性能稳定、使用可靠。控制系统能够实现双门电动互锁，并配有语音提示功能，保证双门电控互锁，使工作人员进出时不造成信息泄漏。采用工业数字可编程控制器，可方便任何门禁系统相连接，采用非接触式感应开关，完全的杜绝了机械开关的寿命短的问题，屏蔽门电气系统采用工业化设计平均无故障时间大于10万次，电气系统能够达到免工具维护，并能够进行系统自我诊断，能够适应多种电压环境。本屏蔽门为业界最轻，远小于其他厂家屏蔽门系统的单门重量260kg，超过TDHJ型屏蔽门史无前例的减轻到90kg/套. |
|
|
屏蔽室屏蔽能效远远超过国军标C级要求及保密局BMB-3 C级要求(14KHz≥77 dB),达到14k-10GHz≥95 dB,满足日后更严格的屏效需求，勿须系统升级。
本屏蔽系统公司拥有自主知识产权，屏蔽门、波导系统、空调过壁系统、电源及信号滤波器均为公司自主开发，通过国家权威部门认证，杜绝设备泄密可能，滤波系统具有抗饱和能力强的特点，漏电电流小(小于150mA)达到本期同类产品最好水平,且电压降小于1V。插入损耗14KHz-40G大于100dB。室内装修、综合布线、新风空调系统、机房防雷、电气布局完全按照GB50174-93《电子计算机房设计规范》进行设计，符合消防防火要求和环保等相关国家标准，并根据轻型化模块定制，重量轻外形美观，并具有消声功能。
为整体减轻屏蔽室重量，抗静电地板采用轻型建材，设计为国内首创，比钢制、无机质地板轻60%，单块重量4.5kg。 |
|
|
|

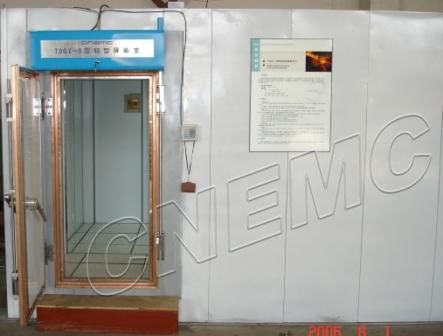

轻型屏蔽室室结构 |
| |
TDQX型屏蔽室
|
|
|
型号：TDHJ
屏蔽效能 |
| |
|
频率
性能
|
磁 场
|
平 面 波
|
微 波
|
|
14KHz
|
100KHz
|
200KHz
|
50MHz-1GHz
|
1GHz-10GHz
|
|
屏蔽效能（dB）
|
90
|
110
|
110
|
120
|
110
|
|
|
型号:TDHJ
评比性能: |
| |
|
频率
性能
|
磁场
|
平面波
|
微波
|
|
14KHz
|
100KHz
|
200KHz
|
50MHz-1GHz
|
1GHz-10GHz
|
|
IL（dB）
|
85
|
100
|
110
|
120
|
110
|
|
|
为了满足您的需要，我公司除提供标准系列产品外，亦可为您提供特殊规格尺寸及更高性能的屏蔽室产品。 |
