滤波电容
滤波器所用的电容一般为陶瓷电容。由于其物理结构，这种陶瓷电容又称为穿心式电容。
穿心式电容自电感较普通电容小得多，故而自谐振频率很高。同时，穿心式设计，也有效地防止了高频信号从输入端直接耦合到输出端。这种低通高阻的组合，在 1GHz 频率范围内，提供了极好的抑制效果。

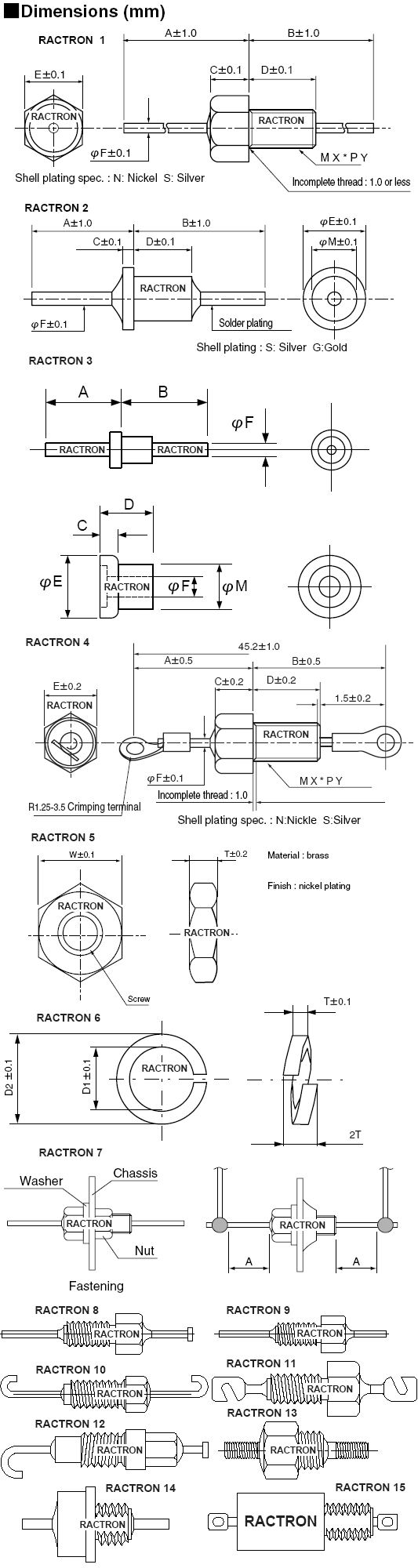

最简单的穿心结构是由内外电极和陶瓷构成的一个（ C 型）或两个电容（ Pi 型）。这种电容的容量可从 10pF ，工作电压可达 2000VDC 。管式穿心电容因为其同轴性，即使在 10GHz 频率，也不会产生明显的自谐振。
穿心电容的介质为陶瓷介质，而陶瓷电容的容量会随环境温度变化而变化，这种容量变化会影响滤波器的滤波截止率。陶瓷电容的容量温度变化率是由陶瓷介质本身决定的。因此，选择适当的陶瓷介质非常重要。

TDDL-1型地线滤波器

TDDL-2型电源滤波器

类型	IR (A)	PD (W)	I Leakage(A)	Dim.diagram	Lnsertion loss(dB)
TDDL-216-C1/2	2X16	＜30	0.2	1	100 dB, 14K-10G/40GHz
TDDL-232-C1/2	2X32	＜40	0.2	1	100 dB, 14K-10G/40GHz
TDDL-260-C1/2	2X60	＜50	0.2	1	100 dB, 14K-10G/40GHz
TDDL-2100-C1/2	2X100	＜70	0.2	1	100 dB, 14K-10G/40GHz
TDDL-216-B1/2	2X16	＜30	0.2	1	100 dB, 100K-10G/40GHz
TDDL-232-B1/2	2X32	＜40	0.2	1	100 dB, 100K-10G/40GHz
TDDL-260-B1/2	2X60	＜50	0.2	1	100 dB, 100K-10G/40GHz
TDDL-2100-B1/2	2X100	＜70	0.2	1	100 dB, 100K-10G/40GHz
TDDL-416-C1/2	4X16	＜40	0.2	2	100 dB, 14K-10G/40GHz
TDDL-432-C1/2	4X32	＜60	0.2	2	100 dB, 14K-10G/40GHz
TDDL-460-C1/2	4X60	＜70	0.2	2	100 dB, 14K-10G/40GHz
TDDL-4100-C1/2	4X100	＜100	0.5	3	100 dB, 14K-10G/40GHz
TDDL-416-B1/2	4X16	＜40	0.2	2	100 dB, 100K-10G/40GHz
TDDL-432-B1/2	4X32	＜60	0.2	2	100 dB, 100K-10G/40GHz
TDDL-460-B1/2	4X60	＜70	0.2	2	100 dB, 100K-10G/40GHz
TDDL-4100-B1/2	4X100	＜100	0.5	3	100 dB, 100K-10G/40GHz

Type	A	B	C	D	E	F
TDDL-216-C	770	160	120	805	35	100
TDDL-232-C
TDDL-260-C
TDDL-2100-C	850	200	150	885	50	100
TDDL-216-B	600	160	120	635	35	100
TDDL-232-B
TDDL-260-B
TDDL-2100-B	680	200	150	715	50	100
TDDL-416-C	880	320	120	915	35	180
TDDL-432-C
TDDL-460-C
TDDL-4100-C	880	320	150	915	35	180
TDDL-416-B	600	320	120	635	35	180
TDDL-432-B
TDDL-460-B
TDDL-4100-B	680	320	150	715	35	180
