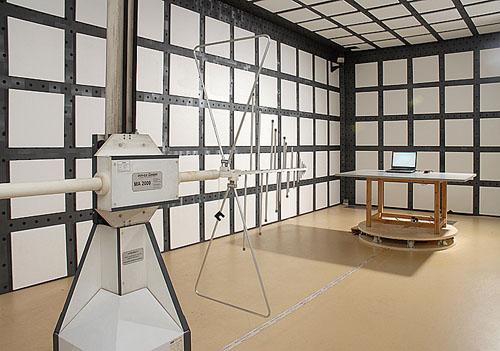

半电波暗室

点击浏览下一页 半电波暗室
点击浏览下一页 相关配件
  铜缆波导
  光缆波导
  通风波导窗
  屏蔽玻璃窗
  视频光端机
  屏蔽信号检漏仪
  电源线滤波器
点击浏览下一页 关键字
  半电波暗室 微波暗室 屏蔽 电磁屏蔽
点击浏览下一页 产品介绍



电磁兼容半电波暗室主要用于替代无电磁波干扰的开阔试验场进行电磁辐射骚扰测量和电磁辐射敏感度测量。由于半电波暗室的测试环境需要模拟开阔试验场地的电磁波传播条件(即电磁波传播时只有直射波和地面反射波) ,故暗室尺寸应以开阔试验场的结构要求为依据 ,一般分为标准的 10 m 法 ,5 m法和 3 m 法等。半电波暗室的种类很多 ,无论从功能上、结构形式上、 材料选择上、 安装形式上都有较大的差异。但是采用哪种方案 ,主要根据使用者需要的测试类型 ,被测物的空间尺寸、 试验级别等。首先我们要明确测试频率范围 ,是作军标测试还是民标测试 ,是进行厂家内部预兼容及诊断测试 ,还是要进行第三方的认证测试;其次要明确被测对象可能占据的最大空间、 试验室主要应用标准、 自身的资金状况以及将来可能的扩展升级需求等因素 ,由此选择一个合适可行的试验场地和仪器设备的配置方案。

建造半电波暗室可以采用两种基本方式:拼装式和焊接式。拼装式壳体由成型钢板(在四边经两次弯板制成)和螺栓固定模块构成。任意相邻两块屏蔽模块间都有导电衬垫 ,以保证优良的射频屏蔽和电连续性。这种方式结构轻 ,易于装配 ,便于将来维修和拆卸 ,施工周期短。焊接屏蔽系统由大片的钢板焊接在一起构成 ,它们形成了一个紧密的射频密封体。焊接封装的好处在于经久耐用 ,并因消除了接缝泄漏而具有更高的屏蔽性能 ,但不易拆卸 ,适合于固定场所。由于各暗室厂家建造暗室的屏蔽板类型不同 ,屏蔽板之间的连接方式和工艺也不一样 ,为了保证良好的电接触和密封性 ,应对他们采用的屏蔽板及其连接方式进行详细了解和比较 ,并结合实际的施工周期等要求进行选择。

型号:TDBD
用途:
1、电波暗室用于天线测量、实验和试验,如雷达天线、予警机、手机、电动工具等。
2、EMC半电波暗室用于各种电动电器产品,如汽车、摩托车、飞机、导弹、卫星、家电等.









技术性能指标
(一)屏蔽效能:频率范围10KHz-18GHz(40GHz),屏蔽效能按用户需要确定。
(二)电波暗室(微波暗室):频率范围30MHz-18GHz(40GHz)
●静音区
●静区反射损耗
●静区路径损耗
●静区幅值均匀性
●静区交叉极化
(三)EMC半电波暗室:
1、屏蔽效能:频率范围10KHz-18GHz(40GHz),屏蔽效能按用户需要定。
2、地面绝缘:绝缘电阻不小于2MΩ。
3、地线电阻:单点接地,接地电阻不大于1Ω。
4、暗室性能
●场衰减偏差:±4dB 频率30MHz-18GHz(40GHz) ANSIC63.4-1992
●场均匀性:0-6dB 频率26MHz-18GHz(40GHz) IEC61000-4-3
●均匀域:尺寸为1.5x1.5m的垂直平面(离地0.8m)。


点击浏览下一页 半电波暗室


点击浏览下一页

泡沫型 半电波暗室

点击浏览下一页

半电波暗室

点击浏览下一页     为了满足您的需要,我公司除提供标准系列产品外,亦可为您提供特殊规格尺寸及更高性能的屏蔽产品。
